冷凍水輸送環路可以根據各區不同的壓力損失設計成獨立環路進行分區供水。因此,這種系統適用于大型建筑物各空調分區的供水作用半徑相差懸殊的場合。雙級泵變流量系統由二次泵并聯運行,向各區用戶集中供冷凍水。這種系統適用于大型建筑物中各空調分區負荷變化規律不一,但阻力損失相近的場合。雙級泵變流量系統的控制分兩部分:對冷水機組和一次泵的控制;對冷凍水輸送環路的控制。

(1)冷水機組和一次泵控制

①流量控制法。如圖3-9所示,在旁通管上設流量開關(用來檢查水流方向和控制冷水機組水泵的啟停)和流量計(檢查管內流量)。當用戶負荷減小時,一次泵到余的水量可通過二次泵的旁通管返回二次泵的吸水端。當旁通管內通過水流量為一臺水泵流量的110%時，流量開關動作。通過程序控制,關掉一臺冷水機組和水泵。反之,當負荷增加,一次泵的水量將供不應求。二次泵將會使回水通過旁通管直接返回冷凍水輸送系統。當冷水機組出現了水量虧損,達到單臺水泵流量的20%~30%時,就開啟一臺一次泵和冷水機組。

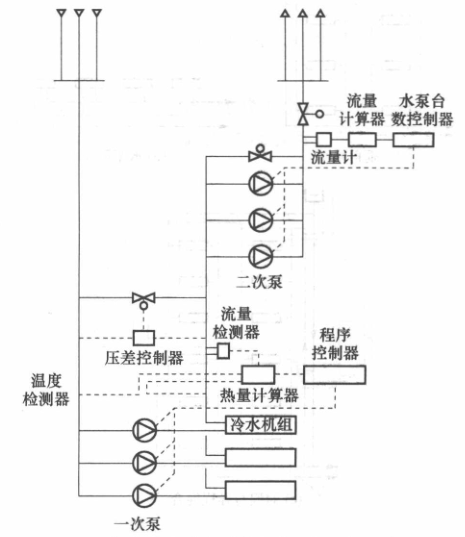

②熱量控制法：日提3-10所示，在冷水機組的供、回水管上設溫度檢測器，并在供、回水管上設流量檢測器，將溫度、流量信號輸送至熱量計算器，將求得的熱量值與設定值進行比較，以啟動或關閉冷水機組和一次泵。

(2)冷凍水輸送環路的控制：冷凍水輸送環路的變水量控制,一般有如下兩種。

①改變二次泵的運行臺數。其臺數控制方法常用壓差控制法和熱量控制法。

②改變二次泵的轉速。水泵調速方法有分級調速和無級調速兩類。分級調速可用雙速或多速電機;無級調速可用變頻調速器或液力耦合器等。
