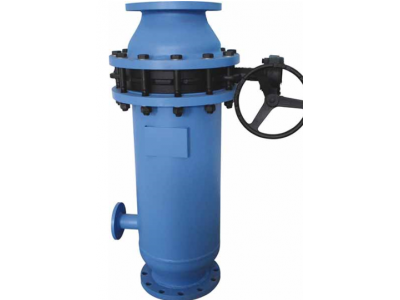

該設備工作時，導向閥處于全開狀態，被處理的介質經進口法蘭進入濾網側，經網眼過濾后進入濾網外側，經過出口法蘭離開排污器進入到管路系統。除污過濾器排污時，導向閥處于關閉狀態，排污閥打開，由于除污過濾器內介質與排污管外產生壓差，介質流向改變，由濾網外側流入內側，起到反沖洗作用，將雜質和污物排出。排污過程中，大部分介質仍有出口法蘭進入到管路系統，整套管路系統不停機，繼續工作。
