蒸汽盤管的安裝需要注意以下事項:

a.蒸汽盤管管路的安裝要求確保送入蒸汽盤管的為飽和蒸汽，防止盤管中產生水擊現象。

b.盤管和管道應分別支撐，不得將荷重直接作用于盤管上。

c.蒸汽盤管的出口及蒸汽管路的最低部應裝有疏水器(盤管出口與疏水器之間應設集水管，每次供汽前應打開集水管將殘存的冷凝水排空后再供汽。冬季機組停機后必須打開集水管，將盤管內的冷凝水排盡，防止凍裂盤管)，疏水器前應設過濾器(如疏水器有滿足要求的過濾功能可不設)。疏水器的排水能力選擇時，應考慮安裝地點的實際工作壓差及疏水倍率系數〔冷凝水的排量(kg/h)=安全系數(4)x蒸汽流量(kg/h)，圖3一101〕。

d.盤管出口與疏水器的安裝高差不得小于300mm。

e.對于不允許中斷供汽的生產用熱設備，為了檢修疏水器，應安裝旁通管和閥門，但盤管運行中不應打開旁通管，以防止蒸汽竄入回水系統(圖3一102)。

f.盤管出口至疏水器的管道應與盤管出口管徑相同，疏水器后的管路高于疏水器時，疏水器后應安裝單向閥，但管路的高度必須保證冷凝水能順暢排出。

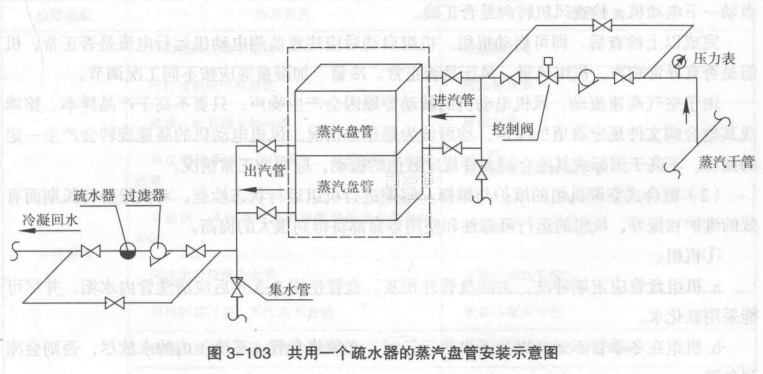

g.兩個以上蒸汽盤管安裝，當每個盤管的容量和壓力損失相同，且由同一個控制閥調節時，可共用疏水器，如圖3一103所示。

h.預熱盤管和再熱盤管不得共用一個疏水器。不同盤管組合時應分別設置控制閥和疏水器。
