空氣源冷熱水機組

空氣源冷熱水機組的室外機組一般由壓縮機、冷凝器、蒸發器、循環水泵組成。壓縮機有定頻和變頻兩種形式。冬季時若機組產生的熱量不能滿足需求時，可采取電加熱方式予以補充。

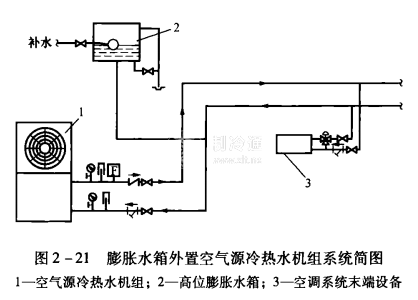

空氣源冷熱水機組在結構上如圖2一20和圖2一21所示，分為膨脹水箱內置和外置兩種形式。

空氣源冷水機組+獨立熱源系統

空氣源冷水機組+獨立熱源系統的特點為:

(1)供冷系統和供暖系統完全獨立。其供冷系統的主機為空氣源冷水機組，末端為風機盤管;供暖系統的熱源一般為集中供熱和分戶供熱，末端設備為散熱器或低溫輻射地板、壁板。集中供熱方式有城市熱力網、小區鍋爐房集中供熱和大樓鍋爐供熱等方式;分戶供熱方式主要有燃氣、燃油熱水爐和電熱水爐等方式。

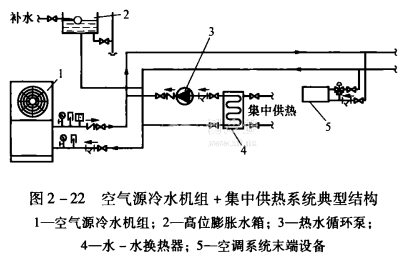

(2)供冷系統和供暖系統共用空調末端系統。當供暖系統熱源為集中供熱時，應配置換熱器和循環水泵，其典型結構如圖2一22所示。

當供暖系統的熱源為分戶供熱方式時，其供熱設備一般為自帶循環水泵的燃氣熱水爐或電熱水爐，其典型結構如圖2一23所示。

家用燃氣中央空調系統

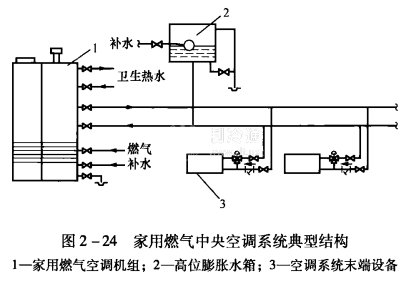

家用燃氣中央空調系統的主機是由直燃型溴化鋰冷熱水機組、冷卻塔、循環水泵等組成。家用燃氣中央空調系統中的三用型機組還能提供生活熱水，其典型結構如圖2-24所示。

家用VRV機組中央空調系統

VRV機組由稱為一拖多機組，一般多采取變頻控制技術。其特點是每臺室內機組都可以單獨運行和室溫的控制。其典型的結構如圖2-25一圖2-27所示。
