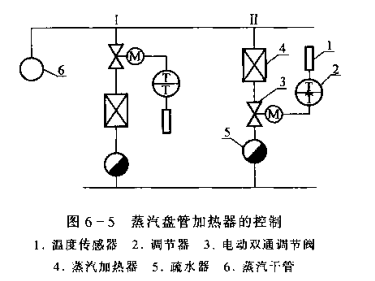

蒸氣盤管控制原理如圖6一5所示。

    它是利用蒸汽冷凝供熱的加熱器。常用的控制方法有:I是將調節閥裝在蒸汽入口管上.改變進入加熱器的蒸汽流量;口是調節閥裝在冷凝水出口管上，改變冷凝的有效面積。

    第一種調節蒸汽進入且是最常用的控制方法。當有干擾作用時.若加熱器出口風溫低于給定值，則調節器命令調節閥開大.增大蒸汽流量.使調節后的壓力增大。山于飽和蒸汽的溫度和其壓力一一對應，所以蒸汽溫度增加，使傳熱平均渴差增大.傳熱最加大，從而使空氣的溫度上升到給定值。

    第二種方法是通過改變加熱面積來改變加熱量.進而控制被控介質的溫度。

    蒸汽加熱器采用單座直通閥控制，泄露最少一般可采用比例一積分調節規律控制.也有采用雙位控制的。
