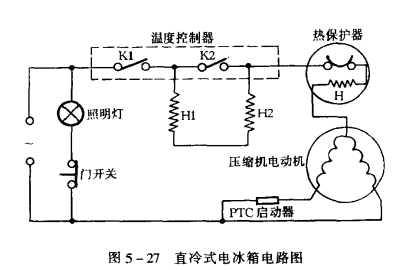

圖5一27所示為一典型的直冷式電冰箱電路圖。該電路由溫控器、熱保護器、壓縮機、啟動器、箱內照明燈、門開關等組成。其中的H為電加熱器,H1,H2為附加加熱器。

煙臺溫度控制器是根據電冰箱使用的溫度要求，在一定的溫差范圍內，對壓縮機的開和停進行自動控制，使電冰箱內的溫度保持在給定值范圍的部件;熱保護器是壓縮機電動機的安全保護裝置，’當壓縮機電動機負荷過大或發生某些故障，以及電壓過低或過高而不能正常啟動運轉時，都會引起電動機的電流增大。如果電流超出允許范圍，熱保護器即切斷電源，使電動機繞組不會被燒毀;啟動繼電器是壓縮機電動機的啟動裝置，其作用是在壓縮機啟動時，讓電動機副繞組也接入電源，使電動機繞組形成旋轉磁場，且有足夠的轉矩，讓電動機能正常啟動運轉，而當電動機轉速趨于正常時，又自動將電動機的啟動繞組從電源中斷開。在壓縮機電動機的下一次啟動時，又重復起著上述作用。
