出風管道系統及設備的選擇如下。

透平壓縮機的出風管道系統如圖8-14所示。

1）金屬補償器。隨著壓縮機出風壓力的升高，供出氣體的溫度也隨之升高。為減小管道系統對壓縮機出口法蘭的推力，壓縮機出口管道上需設置金屬補償器。金屬補償器在設置時要考慮下列因素：

①出風管道的熱膨脹。

②壓縮機受熱的熱位移值。

③壓縮機的振動。

④壓縮機檢修時，對調整軸中心的要求。

2）放風閥。小容量壓縮機一般裝配一個放風閥。當壓縮機軸動率大于3000kW時，通常裝配兩個放風閥，即主放風閥和副放風閥。

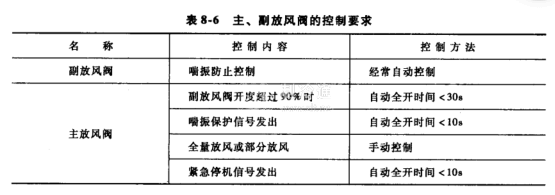

放風閥的作用是防止壓縮機喘振、逆流的發生，因此，要求放風閥具有快速反應的能力及可靠的性能。主、副放風閥的控制要求如表8-6所示。

為了提高控制系統的可靠和靈敏程度，通常采用油動閥。

3）放風消聲器。放風消聲器人口處噪聲功率達150~160dB（A），因此要求消聲器的降噪值為50dB（A）左右。

放風消聲器從結構上常用的有兩種：一種為地坑式消聲器，另一種為塔式消聲器。

地坑消聲器對中、高頻消聲效果好，可達20~30dB（A），結構簡單，造價少，但要占用室外場地。因此，在室外場地允許的情況下，應盡量采用此方式。

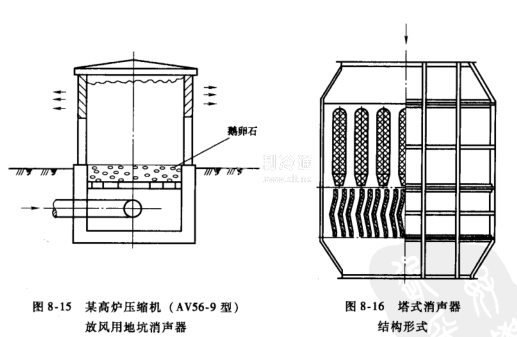

圖8-15為某高爐壓縮機（AV56-9型）放風用地坑消聲器。

塔式消聲器通常采用阻抗復合式結構。由于要求的降噪聲值大，因此設備高大。其結構形式如圖8-16所示。

4）止回閥。為防止因逆流發生對壓縮機葉片及進風管道設備的損壞，在出風管道上裝設止回閥。由于出風管道內風速高、風壓大，快速的關閉易對止回閥造成損壞，因此止回閥采用緩閉式結構。

5）出風消聲器。出風消聲器的目的是防止壓縮機內部的噪聲沿管道內傳出。

出風消聲器通常采用阻尼式，其消聲性能在600~2000Hz之間，消聲量≈25dB（A）。

6）主風閥。主風閥的目的是有效地關斷壓縮機出風管道，即在機組檢修過程中，防止管網中有高溫壓縮氣體通過而影響機組的檢修。因此，要求主風閥關閉要嚴密，開啟時阻力要小。主風閥通常采用金屬硬密封或復合密封蝶閥結構。
