活塞和活塞桿的安裝包括以下幾個方面。

1.活塞環的安裝1）檢查活塞環外圓工作表面與缸壁間的不嚴密間隙。間隙值如表5-7所示。

不嚴密的間隙在整個圓周上不得多于兩處，每處不超過45°弧度長，且與環開口處的距離應大于30°弧度。

2）檢查活塞環在環槽中的側間隙和環的熱張間隙。間隙值見表5-1及表5-2，一般為：

①鑄鐵活塞環與槽以H9/d9配合來保證間隙。

②填充聚四氟乙烯環與槽以H10/b12配合來保證間隙。

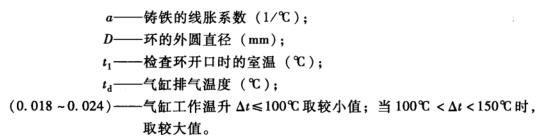

③鑄鐵活塞環的熱脹間隙為

④填充聚四氟乙烯活塞環的熱脹間隙為

3）活塞環的安裝要求?；钊h在壓緊時，能全部沉人槽內，并有（0.05~

0.1）t的沉人深度（：為環的徑向厚度）。同組活塞環開口位置應相互錯開，所有開口位置應與氣閥口錯開。

2.活塞的安裝

①澆有巴氏合金的活塞與氣缸鏡面應均勻接觸，接觸點總面積應大于活塞與氣缸接觸圓弧面積的60%。當用測量活塞與氣缸的徑向間隙來檢查其同軸度時，應考慮活塞托瓦的磨損，因此，活塞上部的間隙要比下部間隙小5%左右。

②活塞與活塞桿的連接要牢固，鎖緊裝置要可靠?；钊麠U與活塞的同軸度不低于8級精度；垂直度不低于5級精度。
