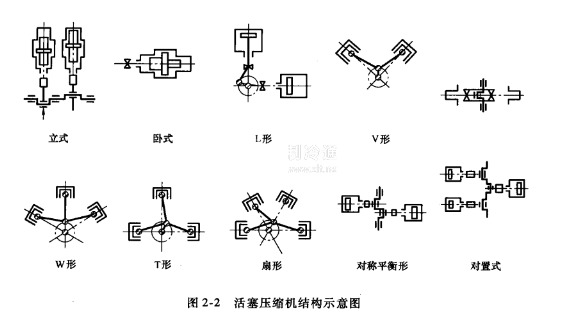

活塞壓縮機適用于壓力高、流量不大的小型空氣分離設備中，其結構形式如圖2-2所示。

活塞壓縮機主要由氣缸、活塞、連桿、曲軸、曲軸箱、冷卻水套、

進氣閥、排氣閥等組成，如圖2-3所示。

工作過程是：當電動機帶動壓縮機曲軸做旋轉運動時，通過連桿，拖動活塞在氣缸內作往復移動。

當活塞向下移動時，缸的體積增大，壓力下降。當壓力降到小于進氣管中的壓力時，進氣閥被打開，氣體進人氣缸內，直至活塞移動到下邊的末端為止。

當活塞向上移動時，進氣閥關閉，容積縮小，氣體被壓縮，壓力升高。

隨著活塞向上移動，氣體壓力越來越高。當壓力稍高于排氣管壓力時，排氣閥被頂開，缸內壓縮氣體不斷排出，直至活塞移至上邊未端為止。

然后，活塞又向下移動，重復上述動作。這樣，壓縮機不斷地吸入空氣，并把它壓縮到一定的壓力后送出。
