套管式冷凝器

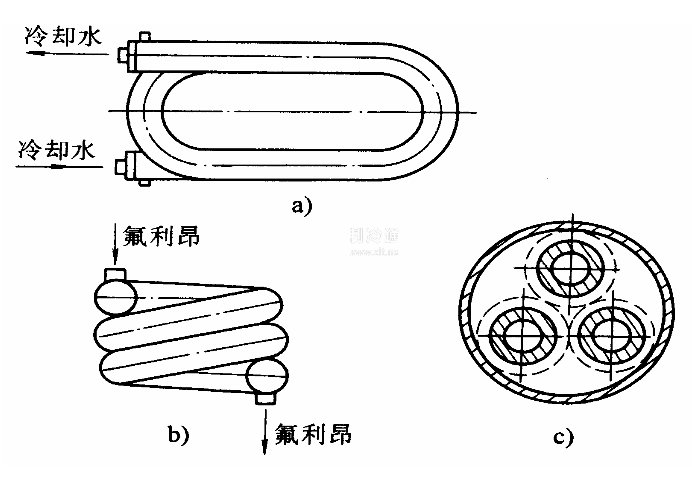

制冷劑的蒸汽從上方進入內外管之間的空腔，在內管外表面上冷凝，液體在外管底部一次流下，從下端流入儲液器中。冷卻水從冷凝器的下方進入，依次經過各排內管從上部流出，與制冷劑呈逆流方式。這種冷凝器的優點是結構簡單，便于制造，且因系單管冷凝，介質流動方向相反，故傳熱效果好，當水流速度是1~2米/秒時傳熱系數可達到3350千焦/平方米·時·度。其缺點是金屬消耗量大，而且當縱向管數較多時，下部的管子充有較多的液體，使傳熱面積不能充分利用。另外，緊湊型差，清洗困難，并需要大量連接彎頭。因此，這種冷凝器在氨制冷裝置中已經很少使用。對于小型氟利昂空調機組仍廣泛使用套管式冷凝器。

風冷式冷凝器

風冷式冷凝器是以空氣作為冷卻介質的，它由幾組蛇形盤管組成，在盤管外加肋片，以增加空氣側的傳熱面積和強化傳熱，同時采用風機加速空氣的流動，以增強空氣側的傳熱效果。制冷劑蒸汽從上部的分配集管進入蛇形管中，冷凝后的液體沿著管子流下，從蛇管下部排出。風冷式冷凝器的最大優點是不用冷卻水，因此特別適用于供水困難的地區。目前，風冷式冷凝器已廣泛應用于中、小型氟利昂空調機組，而且大型冷、熱水機組也已采用。
