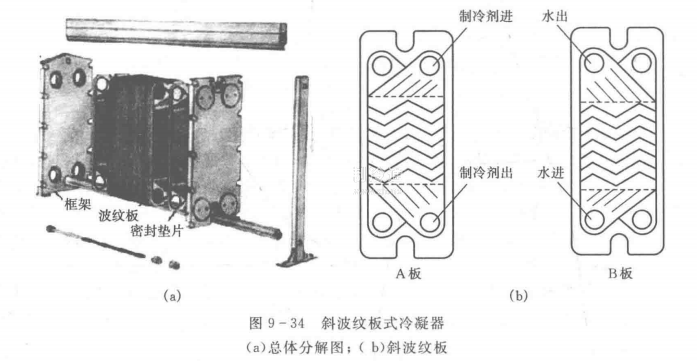

波紋板式冷凝器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。圖9-34（）為波紋板式冷凝器的總體分解圖。波紋薄板分A板和B板兩種（如圖9-34（b）所示），交替疊裝，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成。板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將制冷劑和冷卻水分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。流體的速度和方向不斷地發生突變，激起流體的強烈擾動，破壞邊界層，減少液膜熱阻，從而強化了傳熱效果。板片大都用沖壓法制成各種形狀，如平直紋板片、人字形板片、斜波紋板片等。

板片要求壓延性和承壓強度高的材料制造，目前多用不銹鋼或鈦合金鋼材料，承壓能力可達到2~2.5MPa。板片除采用螺栓夾緊外，還可采用99.9%純銅整體真空燒焊而成，后者承壓能力高達3MPa。

波紋板式冷凝器的優點是：①體積小，結構緊湊，它比同樣傳熱面積的殼管式換熱器小60%，因而占地面積?。虎趥鳠嵯禂蹈撸@種換熱器的當量直徑小，流體擾動大，在較小雷諾數下即可形成紊流：③流速小，流動阻力損失?。孩苣苓m應流體間的小溫差傳熱，因而可降低冷凝溫度，使壓縮機性能得到提高：⑤制冷劑充灌量少：⑥質量輕，熱損失小：⑦組合靈活，可以很方便地利用不同板片數組成不同的換熱面積。缺點是：①制造困難，對板片的沖壓模具精度要求高：②換熱器本身價格較高；③整體燒焊型清洗困難，故對水質要求較高。

目前，波紋板式冷凝器已廣泛用于模塊式空調機組。
