制冷機負荷變化時，會引起高壓發生器溶液的液位發生改變。例如，負荷增大，冷媒水出門溫度升高，引起能量調節，增大蒸汽調節閥的開度，熱源加熱量增大，使高壓發生器的冷劑發生量增加，這時如果溶液的流量不變的話，將使高壓發生器中溶液的溫度升高，液位降低;反之，若負荷變小，則高壓發生器液位升高。高壓發生器液位波動太高或太低都會造成機組運行不穩，故需對之加以控制。

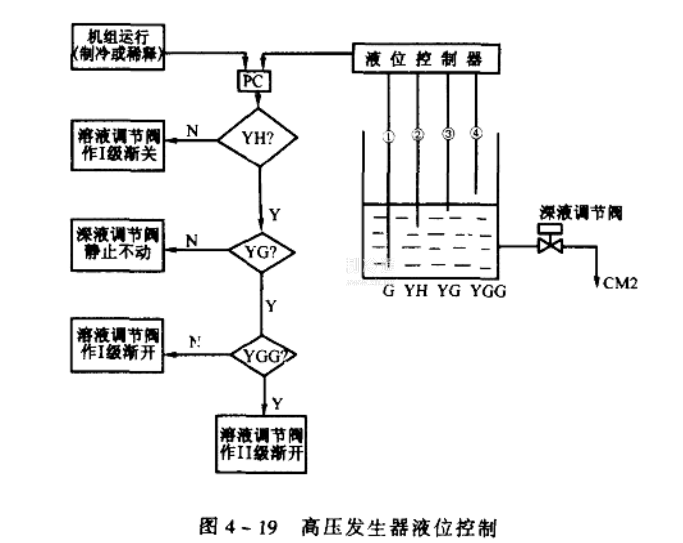

在高壓發生器的溶液回流管上安裝溶液調節閥，根據高壓發生器的液位控制溶液調節閥開度，改變?nèi)芤夯亓髁浚瑥亩垢邏喊l(fā)生器液位保持在正常范圍。其控制系統的組成及用PC實現控制的方法如圖4-19所示。

在高壓發生器筒體內安裝BSI型液位傳感器，它由4支電極棒組成，電極棒用抗腐蝕材料制作，表面光滑。按高壓發生器液位最佳狀態調整4支電極棒的下部高度。低液位在2號電極以下，溶液只浸沒1號電極。正常液位在3號電極以下.溶液接觸1, 2號電極而低于3號電極。高液位在4號電極以下，即溶液接觸1,2,3號電極，而低于4號電極。過高液位在4號電極，即溶液接觸1,2,3,4號電極。正常液位時，溶液調節閥維持原有開度;低液位時.溶液調節閥關小;高液位時，溶液調節閥開大;過高液位時，溶液調節閥加快增大開度。

需要注意的是:由于機座傾斜會造成液面傾斜，給液位自控系統的調整帶來很多的麻煩，所以濱化銼吸收式制冷機對機座制造和安裝的水平度偏差要求很高。

以上改變加熱蒸汽量調節制冷量與改變?nèi)芤夯亓髁空{(diào)節液位雖然是兩個相對獨立的控制過程,但它們卻是相互關聯的兩個調節，需要二者協調工作完成機組制冷循環的自動調節任務。機組從受到干擾作用開始到完成調節是一個緩慢的變化過程。蒸汽調節閥開大后，溶液溫度不會立刻升高，高壓發生器的液位也不會立刻降低，蒸汽調節閥和溶液調節閥的調節動作必須與對象的動態特性有很好的匹配，否則，會造成調節不穩定或偏差過大。
