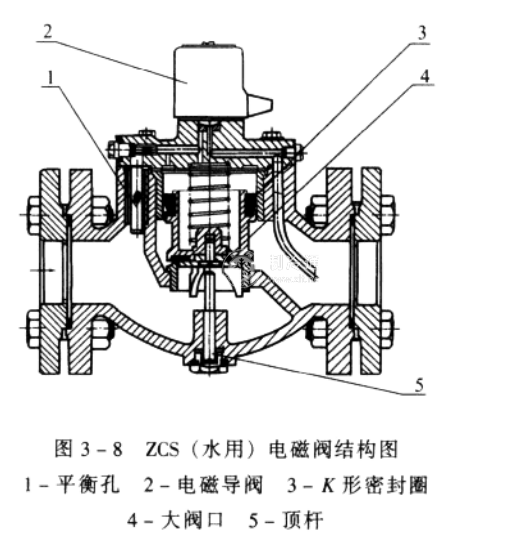

在制冷與空調系統中，對水系統的自動控制，常采用ZCS系列水用電磁閥。它采用有固定導閥座的繼動式結構，分為電磁導閥和水閥閥體兩大部分。其結構如圖3-8所示。

電磁導閥采用ZCL-3型電磁閥，導閥閥座直接做在銅質閥蓋上。水閥閥體主要由閥體、活塞、彈簧、大閥芯、大閥口等部分組成。工作原理與ZCL系列繼動式電磁閥完全一樣，當電磁導閥通電開啟時，活塞上腔通過導壓孔向閥出口泄壓，活塞在進出口壓差作用下浮起，閥口開啟;當電磁導閥斷電關閉時，活塞上下腔經平衡孔均壓，活塞在自重和彈簧力作用下下落，閥口關閉。

ZCS系列(水)電磁閥有ZCS-6W、ZCS-10W、 ZCS-15W、ZCS-20W、ZCS-32W、ZCS-50 W、ZCS-100W等幾種規格。其中通徑6-20mm的閥體、閥座、活塞、缸套、閥蓋全部采用黃銅材料，平衡孔只是在活塞上鉆小孔;通徑為32~l00mm的閥體為鑄鐵材料，閥座、活塞、缸套、閥蓋均采用黃銅。平衡孔不在活塞上，而是在閥蓋側面的微孔螺塞上，便于在平衡孔堵塞時清洗。裝有手動頂桿，需要時可將閥口頂開。

ZCS系列(水)電磁閥微開壓差10KPa，全開壓差為20KPa。除適用于水介質外，也適用于油或其他對黃銅不起腐蝕作用的介質。

ZCS系列(水)電磁閥必須正直安裝，電磁閥在頂部;閥外最好加裝過濾器，防止污物進入閥內;通徑為32~100mm的閥，活塞上積水不能自行流出，當介質為水時應注意防凍;介質為油時，粘度較大，閥可能關閉緩慢。甚至失靈，這時可將平衡孔適當放大，使閥關閉迅速可靠，但不要擴得過大。
