溴化鋰吸收式熱泵機組是以熱能為驅動能源，從低溫處向高溫處輸送熱量的裝置。

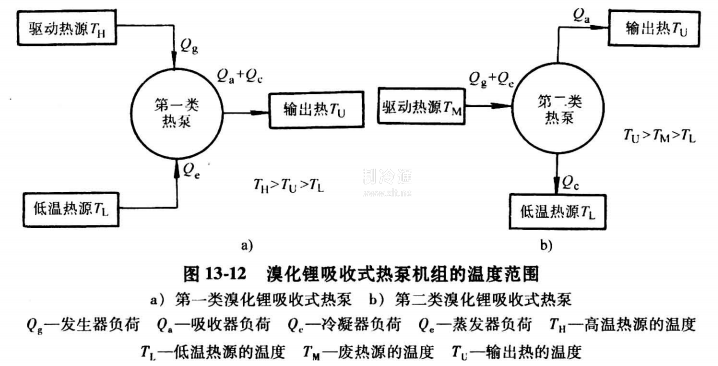

如圖13-12所示，溴化鋰吸收式熱泵機組可以按輸出熱的溫度與馭動熱源溫度的關系分為兩大類:①第一類溴化鋰吸收式熱泵，輸出熱的溫度低于驅動熱源的溫度 ,輸出熱的數量比驅動熱源提供的熱量多，又稱增熱型吸收式熱泵;②第二類溴化鋰吸收式熱泵，輸出熱的溫度幾高于驅動熱源的溫度，又稱升溫型吸收式熱泵機組。

溴化鋰吸收式熱泵機組的特點和應用見表13-4。

第一類溴化鋰吸收式熱泵機組的特點是:①由驅動熱源和發生器構成驅動熱源回路;②由低溫?zé)嵩春驼舭l(fā)器構成低溫?zé)嵩椿芈罚?span>大多利用河水、熱排水和地下水為低溫?zé)嵩此?/span>;③由熱水管路和吸收器、冷凝器構成熱水回路，以吸收器的吸收熱和冷凝器的冷凝熱制取熱水，應用于集中供熱、供冷和加熱工藝過程。

第一類溴化鋰吸收式熱泵機組是以蒸汽、燃料、高溫水、熱排氣和其他高溫位的熱源驅動的增熱型熱泵。在應用中，著眼于提高它的熱力系數，本應考慮優先采用雙效循環流程。在實用中，由于熱泵循環中溴化鋰溶液的溫度較高、腐蝕性較強，大多采用單效循環流程。

圖13-13是單效第一類溴化鋰吸收式熱泵機組的循環流程及其在圖上的表示。圖中驅動熱源進入發生器1，采用單效循環流程;蒸發器4吸取廢熱水的余熱;經吸收器3、 5和冷凝/加熱器2制取的熱水輸出應用。

單效蒸汽型第一類溴化鋰吸收式熱泵在我國鋼鐵企業應用的一個實例是:回收制氧冷卻水的熱量，制取90℃的熱水，用于采暖或供熱.每年可節省蒸汽耗量19萬t。
