通常中間冷卻器的選用以立式為主，下面主要討論不帶冷卻盤管的開式中間冷卻器。

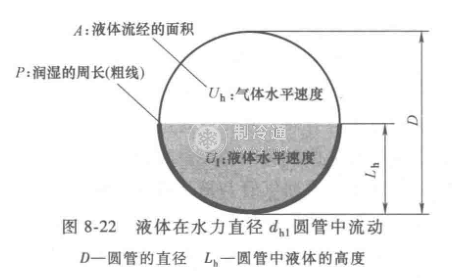

中間冷卻器的制冷量用立式分離容器的計算方法進行計算。這里仍然以國內某外資公司的產品設計為例，也就是采用液體制冷劑洗滌的方法，冷卻從高級壓縮機排出的高壓氣體(圖8-22)，穩定容積的液面線在排氣口上端線的100mm位置上，波動容積為總?cè)莘e的50%-60%，緩沖容積為總?cè)莘e的50%-60%，由于它沒有盤管的冷卻要求，因此可以設置更多的緩沖容積，以容納更多蒸發器融霜時產生的排液量。

    在靠近排氣口上端的位置有一排虛線，這些虛線應該是孔板。以減少排氣進入容器時產生的大最氣泡，避免造成冷卻液面劇烈波動。分離氣體需要通過這些孔板再進人冷卻器的分離空間。
