單級離心壓縮機

一般空調用離心式制冷機制取4~7℃冷凍水時，采用單級或二級離心壓縮機。工業用低溫裝置中作為冷卻用，則采用多級離心壓縮機，最新開發的也有為-5℃制冷裝置中用單級離心壓縮機。

圖7-85所示為一臺2800kW制冷量的封閉型單級離心壓縮機的斷面圖。該壓縮機由葉輪、增速齒輪、電動機和進口導葉構成。該機齒輪采用弧齒錐齒輪，在增速箱上部裝有為防止停電用油槽。電動機置于封閉殼體中，電動機定子和轉子的線圈都用制冷劑直接噴液冷卻。采用低壓制冷劑R123作為工質。進口導葉的作用是對離心式制冷機制冷量進行連續控制。導葉的旋轉會改變氣體進入葉輪的入角，從而減少了葉輪做功。

圖7-86為一般離心式壓縮機的特性曲線，當冷水出口溫度為7℃，冷水量、冷卻水量保持不變時，示出進口導葉開度、電動機輸入功率與制冷量的關系。

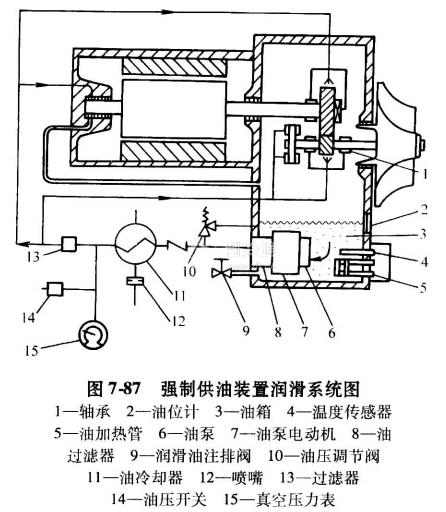

圖7-87為壓縮機的強制潤滑油系統。增速裝置下部插入有油加熱器和油溫傳感器。在停機時，為防止油溫下降溶解制冷劑，用電加熱管加熱使油溫保持一定溫度。潤滑油自油泵6經油壓調節閥10,油冷卻器11和過濾器13,送至各軸承和增速齒輪進行強制循環。

多級離心壓縮機

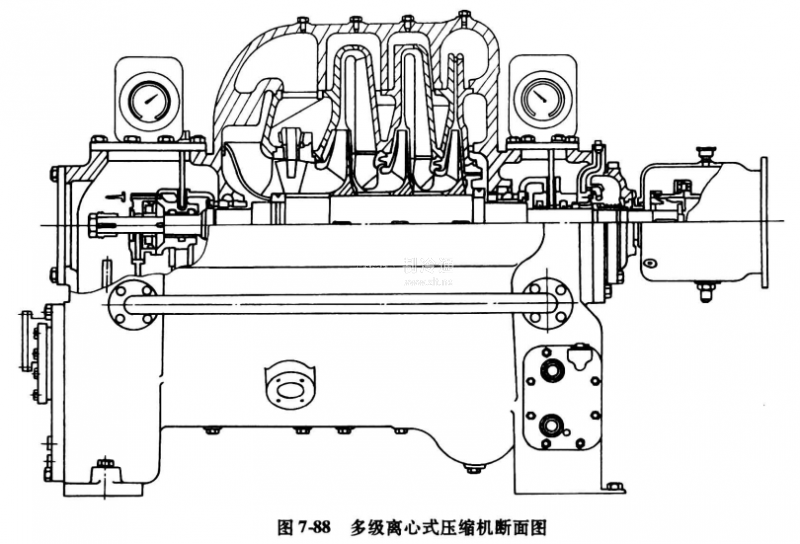

圖7-88為多級離心式壓縮機斷面圖。由于采用多級離心壓縮，可以降低葉輪的運行速度，省去齒輪變速機構，從而達到提高可靠性，消除低負荷喘振問題之目的。
