冷凝器把制冷劑氣體冷凝為液體，應立即將液體排出去。若不立即排出，那么制冷劑液體將在冷凝器內占據一定的容積，相應的減少了冷凝器的傳熱面積，而使冷凝壓力上升，降低了制冷量。因此，在系統中設有高壓貯液桶，它可容納由冷凝器內所導出的液態制冷劑，保證供應系統中各部分所需要的液體。高壓貯液桶尚起液封的作用，防止高壓氣體竄到低壓管路中。高壓貯液桶與冷凝器直接連接的，為了能使冷凝器內的液體暢通的流入高壓貯液器內，兩者有均壓管相連接，以保證壓力一致。

    高壓貯液捅是一個橫臥的圓筒形容器，上部焊接有制冷劑的進出管焊頭，以及均壓管、放空氣管和安全閥等接頭。在外殼下部則焊有放油管和排除污垢等管接頭。整個容器的容納量一般是采用每小時制冷劑循環量的l/3一l/2。貯液器外裝有玻璃的液面指示器，借以觀察容器內液面高度。

高壓貯液桶正常的液面為其容里的30%~70%之間。

插圖

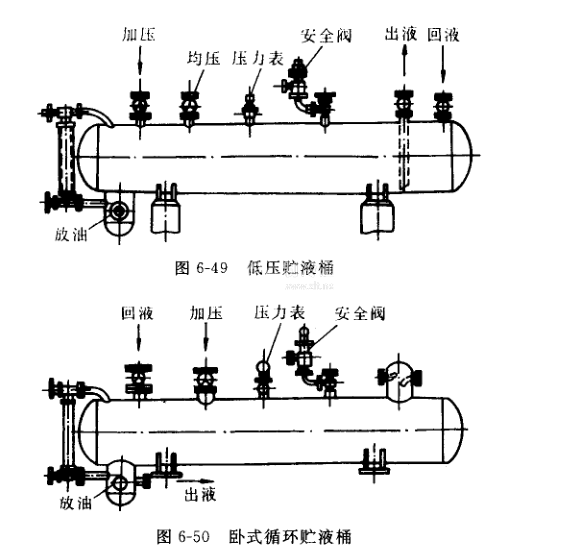

圖6-48為高壓貯液桶，相類似的還有低壓貯液桶(圖6-49)及循環貯液桶(圖6-50)。
