空調制冷設備中測量溫度的儀表主要有液體溫度計、金屬液體式溫度計、雙金屬溫度計、雙金屬自記溫度計。

1.液體溫度計

液體溫度計又稱玻璃管液體溫度計和棒式溫度計。液休溫度計是用玻瑞毛細管和感溫包內充注水銀或酒精制成的。充注水銀的稱水銀溫度計，充注酒精的稱酒精溫度計。液體溫度汁是利用玻璃管內的液體受熱膨脹、遇冷收縮產生體積變化，使與感溫包相通的毛細管中液位發生變化來工作的。

玻璃管和棒式液體溫度計的構造是由溫包、毛細管、膨脹泡、玻璃管及標尺組成，如圖所示。

液體溫度計在構造上有棒式和內標式兩種。兩者的不同點是:棒式溫度計的標尺直接刻在玻璃棒表面，內標式溫度計是將乳白色玻璃板標尺嵌裝在玻璃套或金屬套管中。

玻璃管液體溫度計和棒式溫度計的使用方法與要求如下。

(1)根據測量范圍和測量精度要求選取相應分度值的溫度計，并要事前進行校驗。

(2)測量溫度時，人體要與溫度計拉開一些距離，讀數時要屏住呼吸，視線與水銀液面及標尺線要平行，先讀小數,后讀整數。

(3)由于水銀溫度計的熱惰性較大，在使用時應提前15min左右將溫度計放入被測介質中。

2.金屬液體式溫度計

金屬液體式溫度計也叫做壓力式溫度計。它的感溫包和毛細管是用金屬制成的。毛細管的一端與波登壓力計相連，另一端與感溫包相連，三者的空腔內充滿液體(或氣體)。當溫包感受的溫度發生變化時，其內部的液體體積膨脹或收縮，迫使波登管受壓變形，并借指針指示出溫度讀數。金屬液體式溫度計結構如圖1一16所示。

3.雙金屬固體膨脹式溫度計

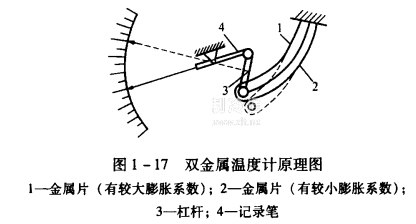

固體膨脹式溫度計是利用兩種膨脹系數相差很大的金屬材料復合制成金屬帶，受熱后使金屬帶向膨脹系數小的一側彎曲，彎曲度的大小反映被測溫度的高低。其原理圖如圖1一17所示。
