活塞式制冷壓縮機的總裝配——氣缸體和氣閥的裝配

   2020-09-08 和平1725
核心提示:2F10制冷壓縮機的機體,由氣缸體和曲軸箱上、下兩部分組成,沒有卸載機構,其氣缸體安裝方法如圖4-43所示。

2F10缸體的安裝

2F10制冷壓縮機的機體,由氣缸體和曲軸箱上、下兩部分組成,沒有卸載機構,其氣缸體安裝方法如圖4-43所示。

1)在曲軸箱頂面放上密封墊片6,抬起氣缸體5,慢慢落4-39中的曲軸箱11的頂面。把定位銷插入氣缸體和曲軸箱上的定位銷孔,擰緊所有固定螺栓。

2)將清洗好的過濾網9裝到氣缸體吸氣端,先裝彈簧4、密封墊和后封蓋3,然后用前封蓋將過濾網的套筒壓進,擰緊所有固定螺栓。

2F10氣閥的裝配

2F10氣閥的裝配包括排、吸氣閥的兩部分的裝配。

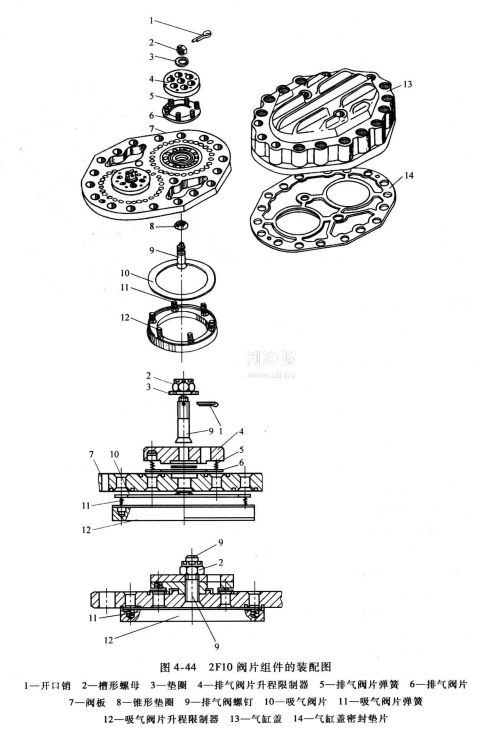

1) 2F10閥片組件的裝配順序如圖4-44所示。

①將排氣閥片6放在閥板7上的閥口處。②將排氣閥片彈簧5放在排氣閥片6上,調整彈簧位置。③把排氣閥片升程限制器4慢慢套排氣閥片彈簧5,并壓在閥板7(也可將彈簧涂一點潤滑脂,先將排氣閥片彈簧5排氣閥片升程限制器4的孔內,再壓在閥板上)④在閥板7的另一側放上錐形墊圈8,再穿上排氣閥螺釘9⑤在排氣閥片升程限制器4一側將墊圈3套上,擰緊槽形螺母2,最后穿上開口銷1


2) 2F10吸氣閥的裝配順序也如圖4-44所示。

①將吸氣閥片升程限制器124-43所示氣缸體的端蓋上。②將吸氣閥片彈簧11吸氣閥片升程限制器12的孔內。③將吸氣閥片10放到吸氣閥片升程限制器12上的吸氣閥片彈簧11上面。④用細鐵棒頂閥片周圍,閥片應能在升程限制器限制范圍內上下動作。⑤放好氣缸蓋密封墊片14,將氣缸蓋13蓋好,用螺栓緊固好。
