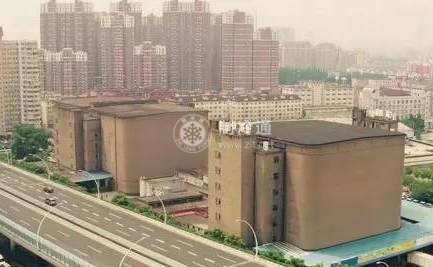

這是一個已經投產的實際冷庫工程項目，它在參考歐美冷鏈物流冷庫設計模式基礎上，按我國的國情進行設計的冷庫。它是一座五層的普通存儲冷藏庫，其中下面四層是凍結物冷藏間(庫溫- 20℃±2℃)，第五層是冷卻物冷藏間(庫溫是0~3℃);每層庫內面積1560m2，每天按10%的進貨量計算，首層制冷負荷為135kW;二、三、四層負荷為102kW;五層負荷為156k W。其中三層采用蒸發排管，其余則采用冷風機作為蒸發器。需要的低溫負荷為(-28℃/35℃) 441kW;中溫負荷為(-8℃/35℃) 156kW。

根據上述的冷庫負荷，采用氨制冷系統，選擇的是兩臺低溫壓縮機(其中一臺還兼顧中溫系統，這種壓縮機在國外被稱為Swing，即壓縮機按低溫選擇，但是電機按中溫工況配置)和一臺中溫壓縮機。兩臺低溫壓縮機其中一臺為RWK40(在-28℃/35℃工況下制冷量為369. 3kW，-8℃時的補氣負荷為50.2kW);另一臺為RWK20在-28℃ /35℃工況下制冷量為182kW，-8℃時的補氣負荷為0kW(注:在-6.7℃時的補氣負荷為29kW );中溫壓縮機是RWK20(在-10℃ /35℃工況下制冷量為345kW )。

冷風機采用的是國產品牌:中溫冷庫采用三臺GFL-700(蒸發面積700m2，片距10~8mm，變片距，管容積215L，風機電機4臺/臺，2kW/臺);低溫冷庫每層三臺GFD-700(蒸發面積700m2，片距14~12~10mm，變片距，管容積255L，風機電機4臺/臺，2kW/臺);蒸發排管是現場制作，尺寸為21000x4480mm，十組，每組管容積650L。每層都是一間庫。以下需要對這種形式設計進行一些基本計算(這里舉例計算是與國內計算有差別的方法):

1)確定中溫低壓循環桶兼經濟器的計算負荷，正常控制液面設置，波動液面容積，報警液位設置，制冷劑泵的選擇，供液控制閥組的選擇，給低溫低壓循環桶供液的管徑選擇。

2)確定低溫低壓循環桶的計算負荷以及供液量，正常控制液面設置，波動液面容積，報苦液位設置，制冷劑泵的選擇，供液控制閥組的選擇。

3)在螺桿壓縮機補氣口的閥組選擇與計算。

4)蒸發器的相關管道閥門的連接以及融霜排液。

5)閥站的建立與布置。
