螺桿式制冷壓縮機的能量調節，可以根據蒸發溫度也可以根據壓縮機的吸氣壓力調節。

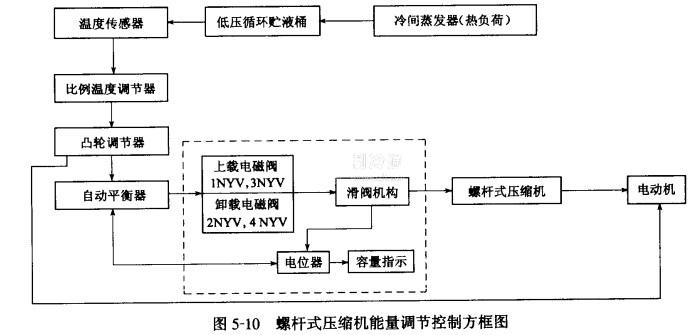

圖5-10所示的控制方框圖是根據蒸發溫度調節，由比例溫度調節器、凸輪調節器、自動平衡器、壓縮機能量調節機構組成反饋比例控制電路，當安裝在低壓循環貯液桶的底部溫度傳感器BT檢測的溫度信號傳遞到比例溫度調節器與給定值比較后發生偏差，若實測溫度大于給定值，則由比例溫度調節器向凸輪調節器發出增加負荷信號，使凸輪調節器開始向右旋轉，旋轉的幅度受比例溫度調節器反饋電路的偏差值的控制，同時凸輪調節器內的反饋電位器移位變值，引起自動平衡器的電橋電路不平衡，使1NYV,3NYV上載電磁閥得電，推動滑閥向排氣口移動，增加壓縮機輸出能量。直至壓縮機輸出能量與熱負荷平衡為止。

若實測溫度小于給定值，則由比例溫度調節器向凸輪調節器發出減少負荷信號，使凸輪調節器開始向左旋轉，凸輪調節器內的反饋電位器移位變值，引起自動平衡器的電橋電路不平衡，使2NYV,4NYV卸載電磁閥得電，推動滑閥移動將回流孔打開，使一部分氣體不被壓縮而直接返回吸氣腔.這樣就逐步減少了壓縮機輸出能量。直至壓縮機輸出能量減少到10%而停車。
