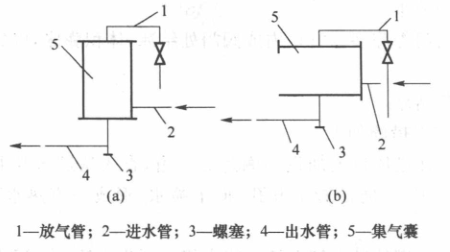

集氣囊：水系統中所有可能積聚空氣的氣賽頂點,都應設置自動放空氣的集氣囊,結構如圖3-19所示。滯留在水系統中的空氣不但會在管道內形成氣堵影響正常水循環。在換熱器內形成氣囊使換熱量大為下降。另外,還會使管道和設備加快腐蝕。

集氣囊是由直徑為100~250mm鋼管焊接而成,有立式和臥式兩種。安裝在水系統中可能聚集空氣的最高點。集氣囊頂部排氣管設自動放氣閥。

過濾器：為了防止水管路系統的阻塞和保證水路系統中的設備和閥件正常工作,在管路系統中應安裝過濾器,用以清除水中雜物。通常過濾器應安裝在水泵的吸入管和換熱器的進水管上。

 過濾器有立式直通式、臥式直通式、臥式覺通式及Y形過濾器。工程上常用的是Y形過濾器,它具有外形尺寸小、安裝清洗方便的特點。濾芯采用不銹鋼制成,把水中雜質收集起來，用人工以不定期方式清除。Y形過濾器有兩種連接方式:螺紋連接和法蘭連接,如圖3-20和圖3-21所示。
