室外風機繼電器驅動電路工作原理

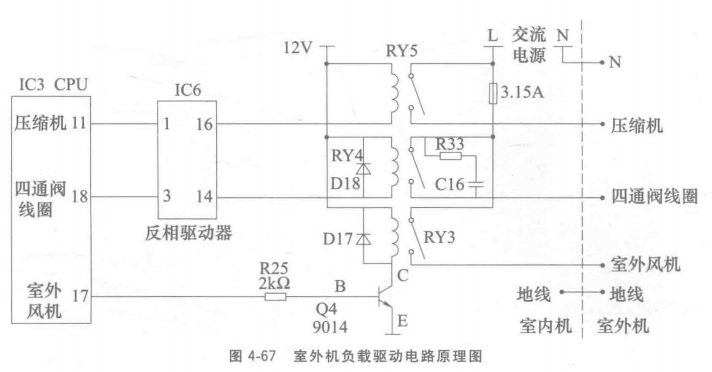

室外風機繼電器驅動電路以NPN型三極管為核心，其作用與反相驅動器相同;由CPU?腳、電阻R25、三極管Q4、二極管D17,繼電器RY3組成。

當CPU?腳為高電平5V時，其5V電壓經電阻R25降壓后送至三極管Q4的基極B,電壓約0.8V, Q4集電極C和發射極E深度導通，C極電壓約0. 1V，繼電器RY3線圈下端接地，兩端電壓約11. 9V，產生電磁吸力使得觸點閉合，接通L端電源，室外風機開始工作;當CPU?腳為低電平0V時，Q4的B極電壓為0V， C極和E極截止，繼電器線圈下端不能接地，即構不成回路，線圈電壓為0V，觸點斷開，室外風機停止工作。

室外機接線端子上接線規律

①N為公共端，由電源插頭的N端直接供給室外機。②室內機主板控制壓縮機、室外風機、濟南四通閥線圈的方法是:在電源插頭的L端分三路支線由三個繼電器單獨控制，因此三個負載工作時相互獨立。③壓縮機供電不通過3.15A的保險管，所以線圈短路或卡缸引起過電流過大時不會燒壞保險管，一般表現為空氣開關跳閘;而室外風機或四通閥線圈發生短路故障時則會將保險管燒斷。
