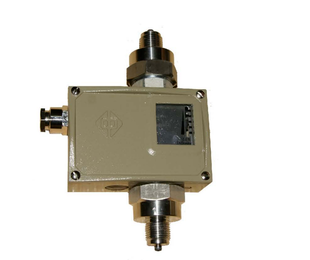

高壓波紋管2接潤滑油泵出口，低壓波紋管1接通曲軸箱兩個不同壓力，其差值所產生的力由主彈簧16平衡，當壓差值大于給定值時，角形杠桿15處于實線位置，將開關K與DZ接通，使以下兩個電路導通:一路電流由壓縮機電路的B點經K,D2正常信號燈14亮，再回到A;另一路由B點經交流接觸器線圈13,X,Ksx,Sx再回到A點，因?yàn)闊崂^電器11,高低壓控制器20均處于正常閉合狀態。故壓縮機電機的電源接通，壓縮機正常運轉。

當壓差小于給定值時，杠桿15逆時針偏轉(處于虛線位置)，開關K與YJ接通，正常信號燈熄滅，電流由B點經K,YJ、加熱器5,D1,X,Ksx,Sx再回到A，此時壓縮機仍能運轉，但電加熱器通電后發熱，加熱雙金屬片，約經過印。后，當雙金屬片向左側彎曲程度逐漸增大，直至能推動延時開關Ksx與SI接通，就切斷了交流接觸器線圈13與電加熱器5的電源，交流接觸器脫開，濟南壓縮機停止運轉，而事故信號燈12亮，同時加熱器停止加熱。

在因油壓差低于調定值使壓縮機停車后，雖已停止對雙金屬片加熱，但它在推動延時開關時，其端部已由自鎖機構鉤住，冷卻后也不能彈回，故不能自動復位再次啟動壓縮機。只有待故障排除后，按動復位按鈕7，使Ksx回復到與x接通的位置，使交流接觸器線圈通電，才能再啟動壓縮機。
