窗式空調器按功能不同可分為三種:單冷卻型、冷熱兩用型(熱泵型)和電加熱冷熱兩用型等窗式空調器。現分述如下。

單冷卻型窗式空調器：單冷卻型窗式空調器是一種僅在夏季制冷的空調器，可降溫去濕;制冷量大的機組去濕量也大。

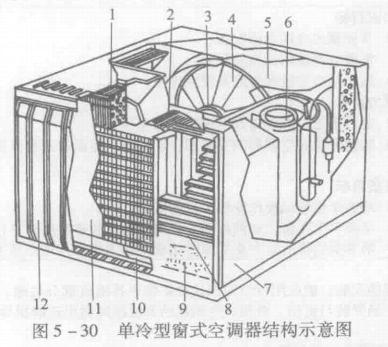

(1)結構組成：圖5-30所示為單冷卻型窗式空調器的結構，它由制冷系統、電氣控制系統、空氣循環系統和箱體支撐系統等四部分組成。

1)制冷系統。制冷系統采用往復式或旋轉式全封閉壓縮機。蒸發器和冷凝器統稱為換熱器，主要由銅管和鋁制散熱片組成。冷凝器的散熱方式為強制風冷式。制冷劑采用氟利昂22，用毛細管作為節流減壓裝置。

2)電氣控制系統。電氣控制主要由壓縮機電動機、風扇電動機、電動機的啟動和保護裝置、溫度控制器、選擇開關等組成，其作用是控制空調器的運行和調節。

3)空氣循環系統。空氣循環系統由室外軸流風扇和室內離心風扇組成，兩臺風扇由一臺電動機帶動。空氣過濾器一般為非織布或化纖止凸網作濾材，并與塑料骨架注塑為一體。

4)箱體支撐系統。箱體支撐系統包括外殼、面板、底盤及支架等，制冷系統和空氣循環系統均安裝在箱體內，箱體面板除裝有進出風格柵外，還裝有控制板，箱體側板上開有新風柵，室外新風量由新風門控制與冷風混合后送入室內，同時還設有排風口，可在短時間內打開并排除室內的污濁空氣，保持空氣清新。蒸發器下部裝接水盤。
