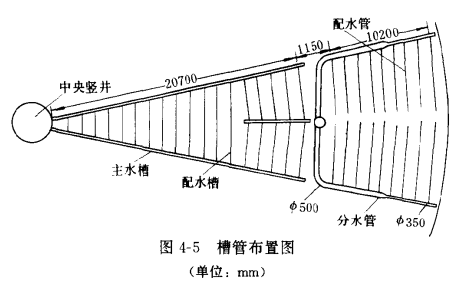

若按上述限制流速的情況，槽內水位高程變化不大、則可以不進行配水槽的水力計算。塔的淋水面積為4000m2，總水量為30000m3/h，配水分內、外兩圈。內圈用榴式配水，水量為13000m3/h;外圈用管式配水，配水量為17000m3/h。內圈淋水面積為1730m2，設置一個中央豎井，用16條輻射狀主水槽與豎井相連，槽寬50cm，高度為93cm，長20.7m，主水槽之問連以配水槽。配水槽共18條，間距1.15m，槽寬14cm，高50cm。配水槽底比主水槽底高28cm。見圖4-5。

圖中繪出塔淋水面積的1/16。在配水槽底部安裝噴嘴，噴嘴間距不等，以1.15m為主。單個噴嘴泄水量，在靜壓頭60cm水柱時為10.1m3/h。

模型取一個主水槽的供水范圍，即中心角為22°30’的淋水范圍。模型長度比尺為1:5。豎井用磚砌成，主水槽用紅松木，配水槽用白鐵皮制成，噴嘴用紫銅管，如圖4-6所示。模型水槽斷面見圖4-7。

以噴嘴出口高程為零點，分別控制豎井水位為0.4、0.5、0.6、 0.65。(都換算到原體值)，測最主水槽沿中線及槽邊的水面線、配水槽沿中線的水面線及各噴嘴的泄流蟹.側量結果給出，豎井水位0.6m時，主水槽起始段流速v=0.73m/s。中段流速v≈0.49m/s，配水槽最大流速v≈0.2m/s。在水位0.4、0.5、0.6、0.65m時，主水槽水面沿程均升高，槽內水深小時升高大，水深大時升高小。中線上，豎井水位0.65m時，水面升高約1.5cm;水位0.4m時，升高約2.0cm。當豎井水位降到0.35m時，在主水槽最遠端的幾個配水槽的末端，噴嘴進口處出現旋渦;水位降到0.26m時，遠端配水槽開始斷水。沿主水槽邊壁，水面線起伏變化，在水流進入配水槽處，水面下降.過配水植后水面升高，然后沿程逐漸升高，直到下一個配水槽處，水面又降低。槽內水深大時水面起伏小。水深小時水面起伏大。中線上水面沿程起伏規律不太明顯。
