常見的三通有等徑三通和異徑三通兩種。等徑三通的焊接要點如下:

1、認真展開，制作樣板。

2、在主管和支管劃出定位十字線，并打上樣沖眼。

3、分別把雌、雄樣板中心對準管子的中心線，把樣板緊貼在管子上，劃出切割線。應注意的是:主管上開孔的大小應與支管的內徑相配。

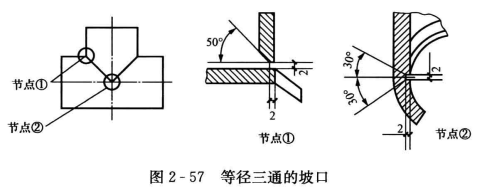

4、進行切割時，應注意切出坡口。坡口要求如圖2-57所示。支管上應全部開坡口，在角焊處坡口角度為45°，從角焊處到對焊處坡口角度逐漸均勻減小，對焊處為30°;主管角焊處不開坡口，在角焊與對焊處的中點處開坡口，對焊處坡口角度為3°。

5、焊接前應認真找正，保證兩根管子的夾角為90°，用夾持器固定進行點焊，點焊間隔應適中，然后再正式焊接。

6、為避免應力集中應把支管對接處的尖角去掉。

7、其他應注意的問題與對接相同.

異徑三通的焊接方法與等徑三通基本相同，但當支管口徑小于主管口徑的1/3時，可將支管插入主管孔內，用在主管上開坡口的方法組對、焊接，此時應注意保證支管管端與主管內壁相平，不能伸入主管管腔內。
